CAMERE CALDE 8 FUSTI VERTICALI, COSTRUZIONE SPECIALE

Torna ai progetti

Camere Calde

Preriscaldo & Melting

Il cliente società produttrice di fragranze, ha richiesto una macchina ad elevata customizzazione.

La struttura è stata concepita con:

  1. Costruzione interamente in acciaio inossidabile AISI304
  2. Struttura con piedini in tubolare
  3. Una vasca di raccolta estraibile per ogni livello (nr.2 per unità)
  4. Accoppiamento materiali interni antiscintilla
  5. Fune interna per sblocco porte automatico

Controlli e sicurezze

  1. Circuito di sicurezza SIL 2 a controllo sovratemperatura processo
  2. Circuito di sicurezza SIL 2 a controllo sovratemperatura resistenze
  3. Blocco porte con serrature elettriche a sicurezza positiva oggetto a performace level SIL 3
  4. Sistema di estrazione interbloccato con ciclo di riscaldamento e con serraggio porte
  5. Pressostato differenziale SIL 2 a controllo del buon funzionamento del ventilatore di estrazione
  6. Fune di sicurezza interna per sblocco porte dall’interno
  7. Predisposizione sistema antincendio
  8. Per le operazioni di trasporto scarico e posizionamento sono state previsti golfari per la gru anche sulle pareti frontali

AMARC dopo aver accompagnato il cliente nella fase di progettazione ed allenamento tecnico ha curato trasporto, scarico, avviamento e training.

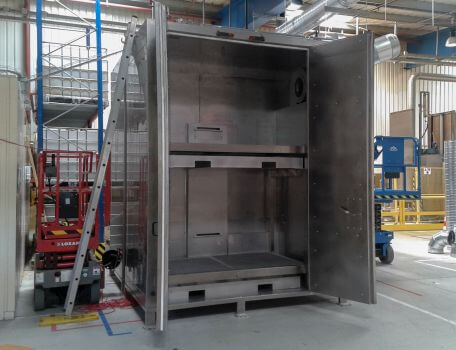

  • Nr.2 Camere Calde da 8 fusti, due livelli di carico, funzionamento elettrico, classificazione ATEX interna Camera, costruzione in acciaio inossidabile AISI304 con piedini di appoggio. Dettaglio Camera 3/4 sinistra

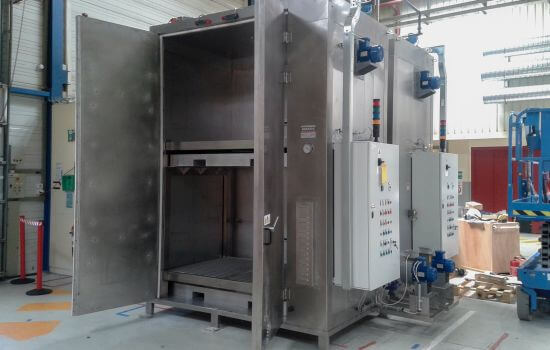

  • Nr.2 Camere Calde da 8 fusti, due livelli di carico, funzionamento elettrico, classificazione ATEX interna Camera, costruzione in acciaio inossidabile AISI304 con piedini di appoggio. Dettaglio lato Camera calda

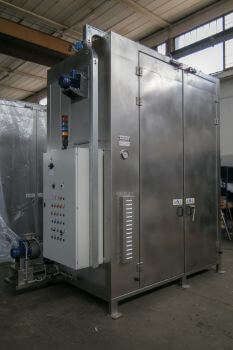

  • Nr.2 Camere Calde da 8 fusti, due livelli di carico, funzionamento elettrico, classificazione ATEX interna Camera, costruzione in acciaio inossidabile AISI304 con piedini di appoggio. Dettaglio vano tecnico esterni gruppo ventilanti con pressostato differenziale, quadro di comando

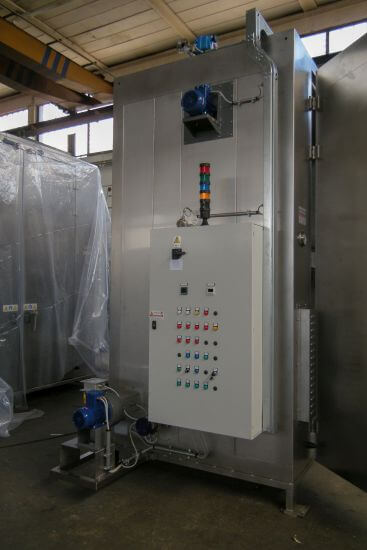

  • Nr.2 Camere Calde da 8 fusti, due livelli di carico, funzionamento elettrico, classificazione ATEX interna Camera, costruzione in acciaio inossidabile AISI304 con piedini di appoggio

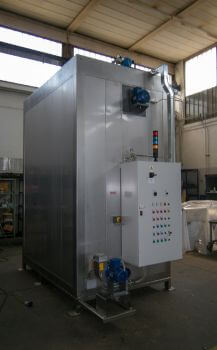

  • Nr.2 Camere Calde da 8 fusti, due livelli di carico, funzionamento elettrico, classificazione ATEX interna Camera, costruzione in acciaio inossidabile AISI304 con piedini di appoggio

Dati Tecnici

Temperatura di
Esercizio Nominale

Da temperatura ambiente +5°C a +120°C

Luogo di installazione

Indoor

Protezione Antideflagrante (ATEX)

Camera scaldafusti installata in zona non classificata. Interno camera classificata ATEX II 2G IIB T3

Basamento

Struttura in tubolare con piedini di appoggio. Vasca di sversamento estraibile sotto ogni livello

Finitura

Costruzione in acciaio inossidabile AISI304

Porte

Nr.1 porta a battente

Quadro di Comando (Processo + Logica )

Quadro a bordo macchina stagno

Zone di termoregolazione

1
