Camere
Calde
Grazie all’esperienza ultradecennale e alla ricerca continua del prodotto e del processo, dal grosso impianto chimico al piccolo laboratorio artigianale, attraverso una soluzione standard o totalmente personalizzata, le Camere Calde Scaldafusti AMARC vengono scelte per affrontare i processi di riscaldamento delle materie prime contenute in fusti o cisterne, perseguendo la miglior efficienza termica possibile e il più alto livello di sicurezza funzionale.
Configurazioni disponibili
Camere Calde
Temperatura di esercizio
- Fino a +100°C
- Fino a +150°C
Le temperature di esercizio sopra indicate, sono garantite per le Camere Calde con riscaldamento elettrico.
Per le Camere Calde a vapore ed acqua calda, olio diatermico, le temperature di esercizio sopra indicate sono subordinate alla capacità dell’impianto del cliente.
Le Camere Calde ad acqua calda che normalmente sono alimentate a max.+90°C potranno raggiungere una temperature di esercizio ≤ +60°C (∆T ≈ 30°C)
L’ufficio ingegneria di AMARC è disponibile a verificare la resa
Capacità fusti
- 2
- 4
- 8
- 12
- 16
- 24
- 32
- 40
- 48
Ad eccezione della Camera Calda “2 fusti”, tutti i modelli sono modulati per alloggiare nr.4 fusti da 200 LT su chemical pallet 1200×1200 mm.

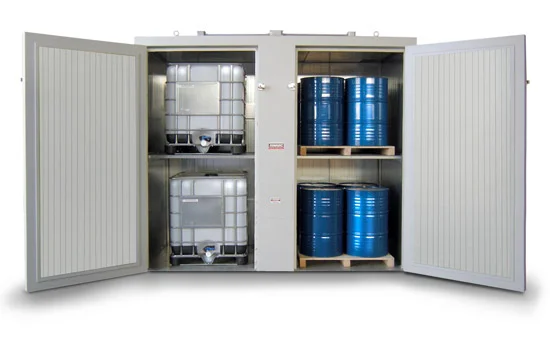

Lo stesso alloggiamento è idoneo al carico di cisterna IBC da 1000 LT.
Per i clienti che movimentano fusti su euro-pallet 800×1200 mm sono disponibili su richiesta modelli speciali
Modalità di Riscaldamento
- Elettrico

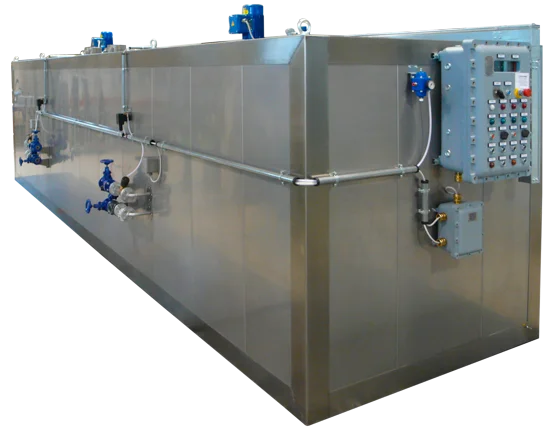

- Vapore

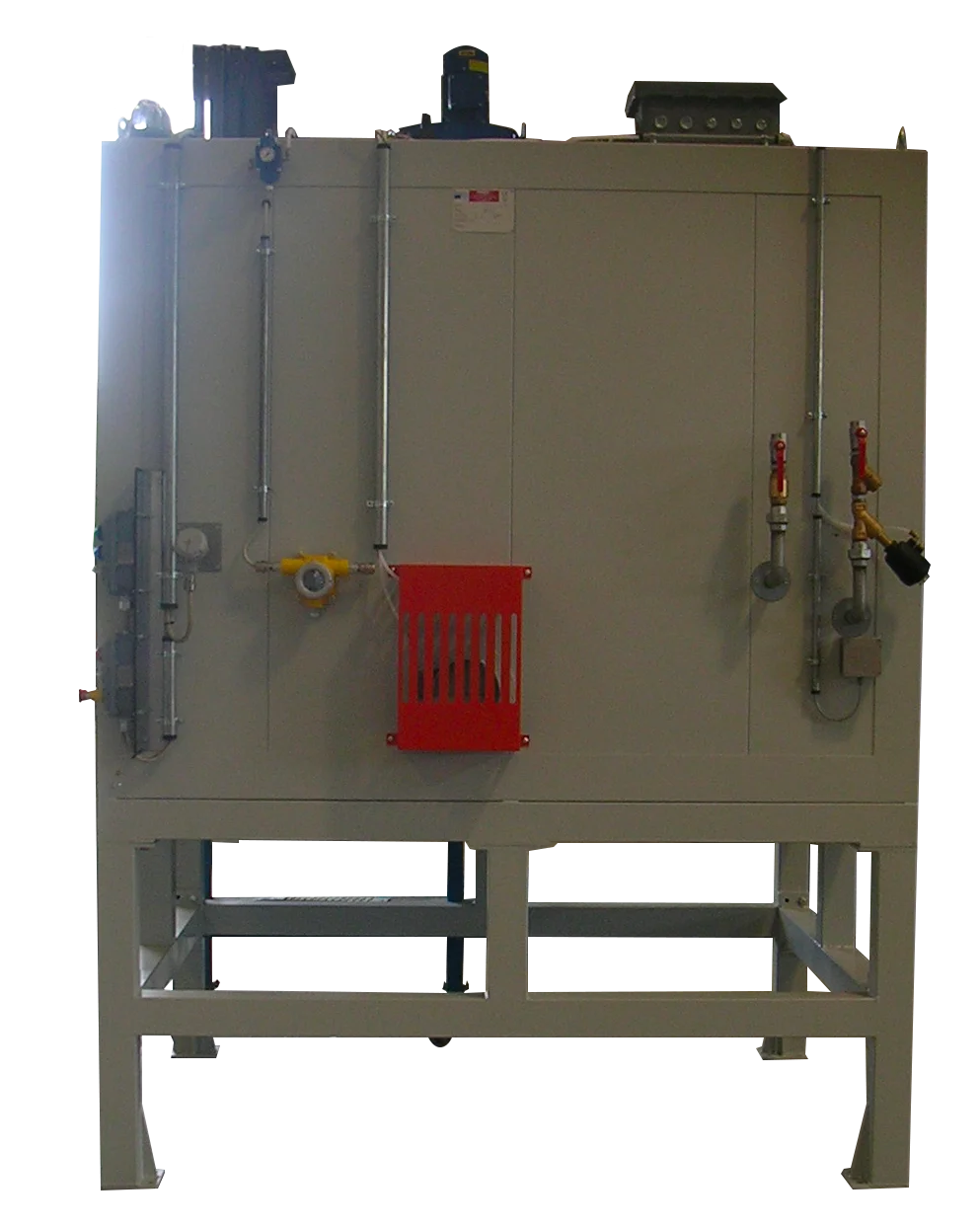

- Acqua Calda

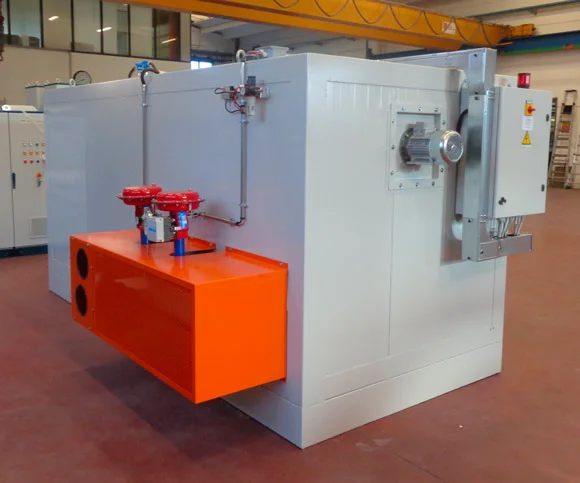

- Olio Diatermico
Per le camere a vapore, acqua calda, olio diatermico, poiché la capacità dell’impianto del cliente a monte della Camera Calda vincola la resa della stessa, è necessario che i clienti informino l’ufficio ingegneria AMARC riguardo i dati di temperatura (in °C) e pressione (in barg) con cui viene alimentata la Camera Calda.
È possibile, su richiesta, disporre di una Camera Calda speciale con doppio riscaldamento: elettrico+vapore, elettrico+acqua calda, elettrico+olio diatermico.
È possibile, su richiesta, disporre di una Camera Calda speciale alimentata a gas (metano o gpl)
Luogo di installazione
- Indoor
- Outdoor
Le camere per installazione Outdoor sono fornite con:
Trattamento di sigillatura delle lamiere (per contrastare infiltrazioni indesiderate)
tettoia protettiva
quadro di comando con protezione IP54 (per le versioni con cassa “stagna”) o IP66 (per le versioni con cassa antideflagrante per zona esterna ATEX)
Protezione Antideflagrante (Atex) per Gas
- a. Interno ed esterno camera non classificate ATEX
- b. Interno Zona 1-Gas o Zona 2-Gas, Zona esterna non classificata ATEX
- c. Interno ed esterno camera classificate ATEX (zona 1-Gas)
Per tipologia b.(zona interna classificata Atex), è necessario che il cliente sottoponga in fase di richiesta le schede di sicurezza dei prodotti che possano dare origine a gas, vapori, nebbie affinché le stesse siano oggetto di analisi da parte dell’ufficio ingegneria di AMARC per un corretta classificazione dell’area e del conseguente dimensionamento dei relativi dispositivi di sicurezza
Per tipologia c. (zona interna ed esterna classificate Atex) è a carico del cliente comunicare la classificazione dell’aera di installazione della Camera Calda
Le Camere Calde AMARC non sono idonee ad installazioni per rischio esplosione per polveri (zona 21 e 22)
Le stesse Camere Calde AMARC non sono idonee ad installazioni in Zona 0
Basamento
- Fondo in lamiera
- Struttura + Piedini regolabili (h=150mm)
- Vasca 30% + Struttura + Piedini regolabili (h=150mm)
- Vasca 50% + Struttura + Piedini regolabili (h=150mm)
Porte
- Porta a Battente
- Porta Sliding Door Manuale
- Porta Sliding Door Automatica
- Porta Rolle Shutter Door Automatica
Finitura Interna
- Acciaio Zincato
- Acciaio inossidabile AISI 304
- Acciaio Inossidabile AISI 316
Finitura Esterna
- Acciaio Zincato-Verniciato RAL7015
- Acciaio inossidabile AISI 304
- Acciaio Inossidabile AISI 316
- Acciaio Zincato-Verniciato RALxxxxx
- Acciaio Zincato-Verniciato - RAL XXX - Special painting procedures
Quadro di Comando
- Termoregolatore
- PLC
Zone di Termoregolazione
- 1 Zona
- 2 Zone
- 3 Zone
- 4 Zone
Materiali
- Acciaio inossidabile AISI304
- Acciaio inossidabile AISI316
- acciaio inossidabile AISI304
- acciaio inossidabile AISI316.
In entrambi i casi, l’allestimento può essere richiesto:
- Solo per l’interno camera
- Solo per il rivestimento esterno
- Per entrambi ottenendo una camera calda interamente costruita in acciaio inossidabile

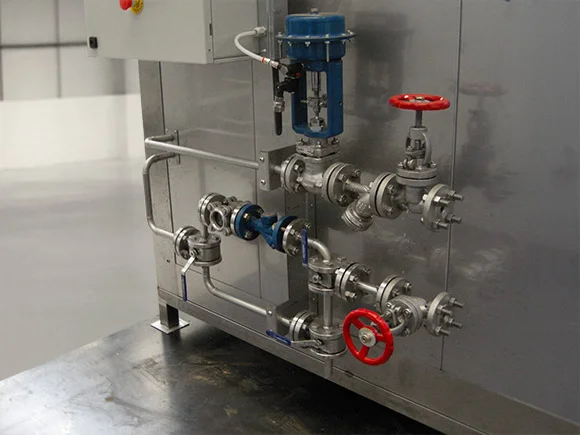

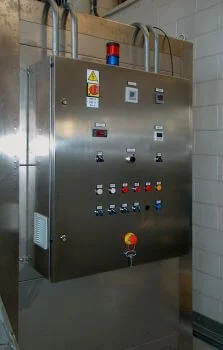

Dalla cassa del quadro di comando al piping, dal gruppo ventilante ai sistemi di chiusura delle porte, praticamente tutti gli accessori delle Camere Calde sono fornibili in acciaio inossidabile su richiesta.

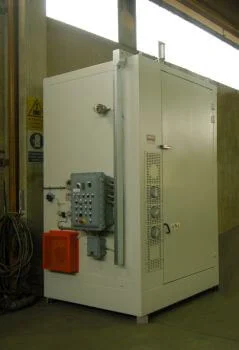

Sistema di Estrazione e Ricambio aria
- In modalità on-off, sempre acceso o sempre spento
- Temporizzato ed interbloccato con il ciclo di riscaldamento.
- Temporizzato ed interbloccato con il ciclo di riscaldamento e con sistema di blocco porte.
- In modalità on-off, sempre acceso o sempre spento.
- Temporizzato ed interbloccato con il ciclo di riscaldamento.
- Temporizzato ed interbloccato con il ciclo di riscaldamento e con sistema di blocco porte. Quando la camera calda è fornita di blocco porte sono sempre previsti dispostivi di sicurezza con funzione anti-intrappolamento.
È possibile associare a questa ultima opzione l’installazione di un sistema di rilevazione GAS (Gas Detector) per monitorare le concentrazioni di gas o nubi esplodibili o gravemente nocive per la salute.

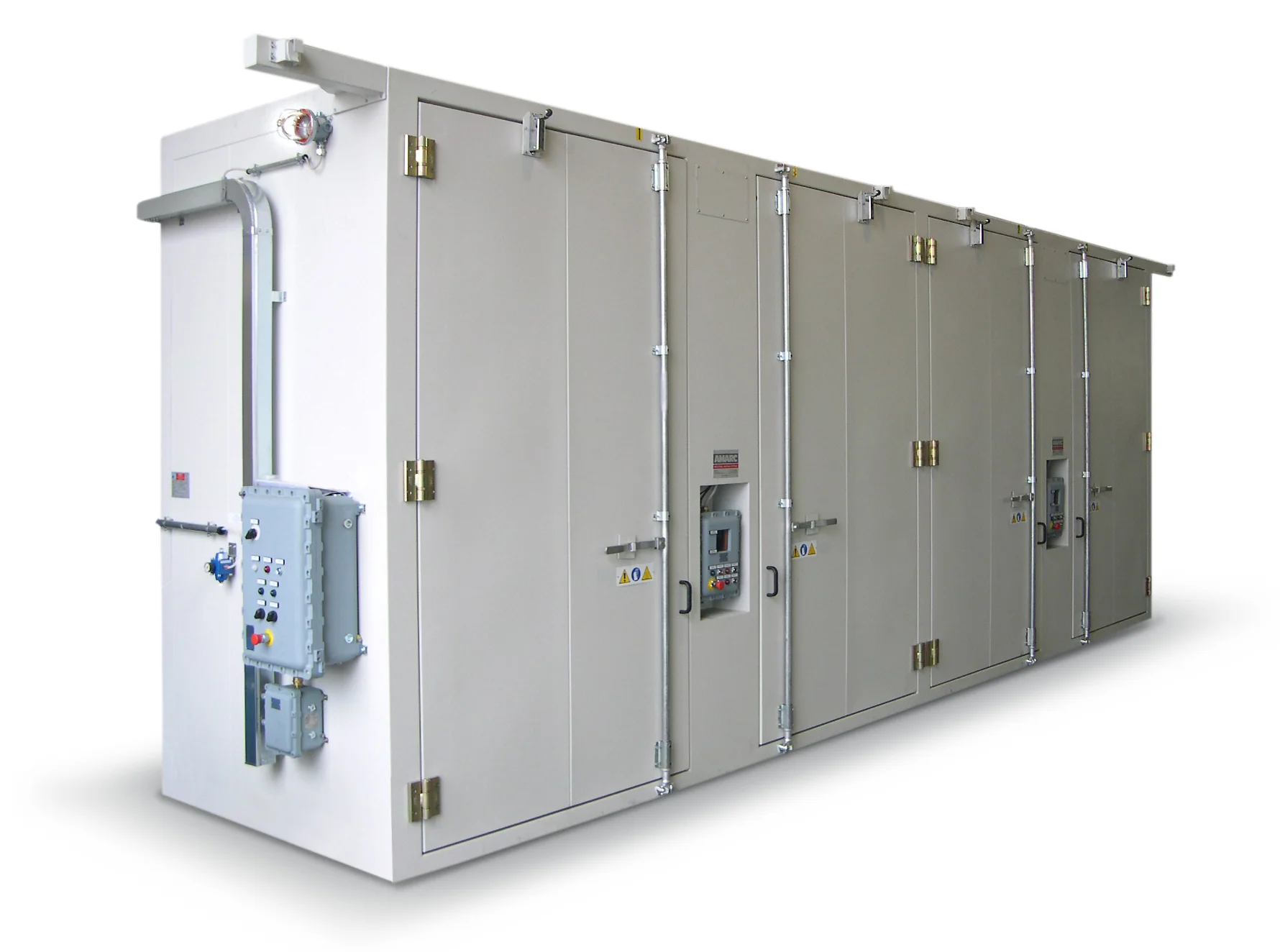

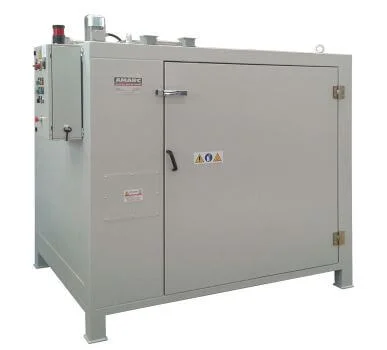

Verniciatura
- Colore standard RAL7035 (grigio chiaro)
Per installazioni in zone saline o ad alto rischio di interferenze con agenti corrosivi è possibile sottoporre la camera calda a processi di verniciatura speciali, definiti da apposite normative, in cui vengono definiti modalità di preparazione delle superfici, specifiche di sabbiatura, tipologie di vernice da utilizza per ogni “mano” e relativo spessore. In questo caso è rilasciato un report di verniciatura che attesta il profilo di qualità utilizzato.
Porte
- Porte avvolgibili
- Porte scorrevoli

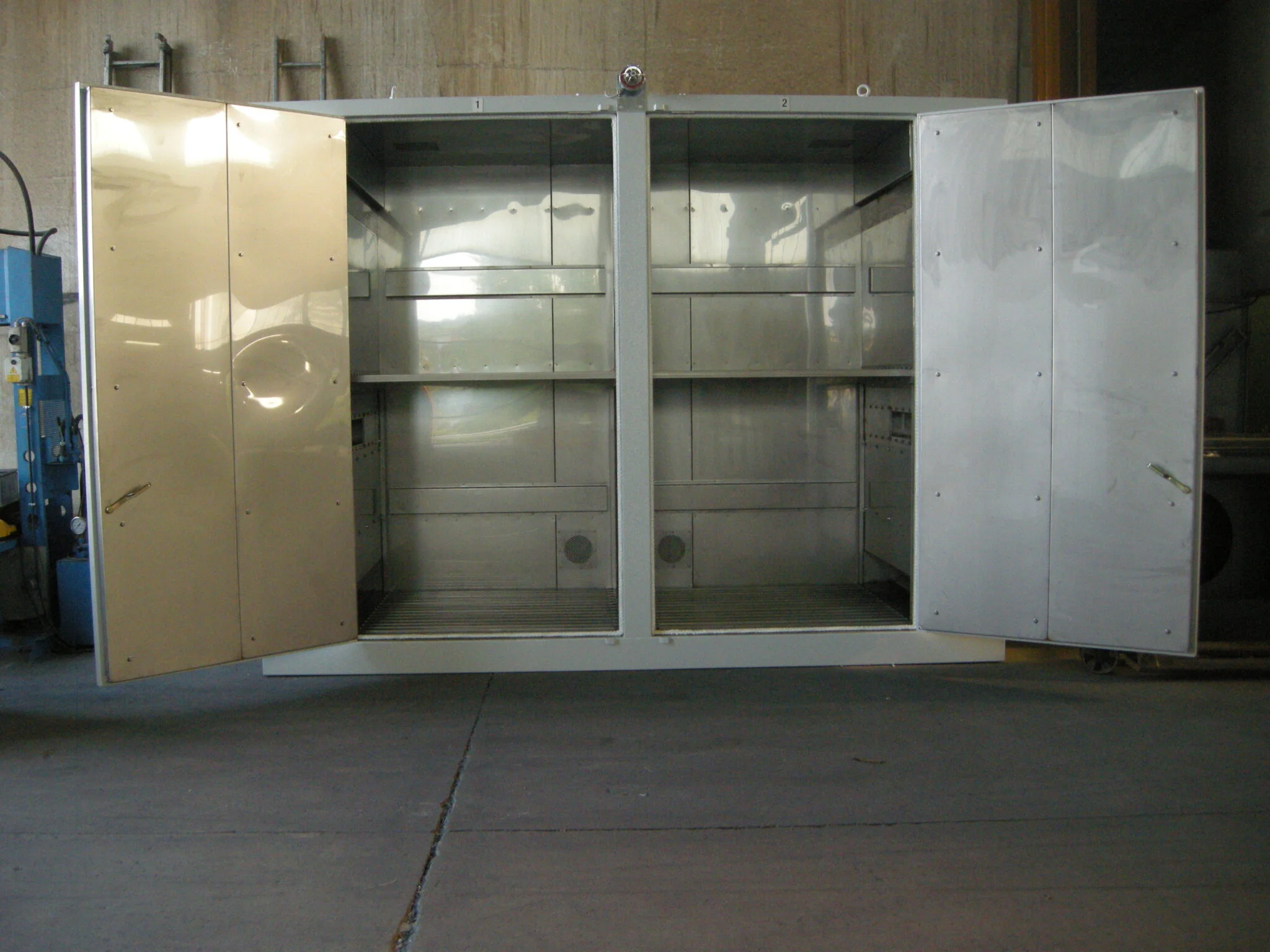

Le Camere Calde sono costruite nella versione standard con porte a battente (singolo o doppio in base al modello).
Per le installazioni outdoor, quando l’esposizione al vento diventa un fattore di rischio, è possibile dotare la camera calda di sistemi di blocco porte in posizione di apertura, per evitare chiusura indesiderate.
- porte avvolgibili a scorrimento verticale ed azionamento automatico. Quando la camera calda è fornita di porte avvolgibili ad azionamento automatico, è prevista allo stesso tempo di dispositivi di sicurezza quali barriere ottiche per arresto corsa immediato in casi di presenza uomo e dispositivi di sblocco porta con funzione anti-intrappolamento.
- Porte scorrevoli ad azionamento manuale

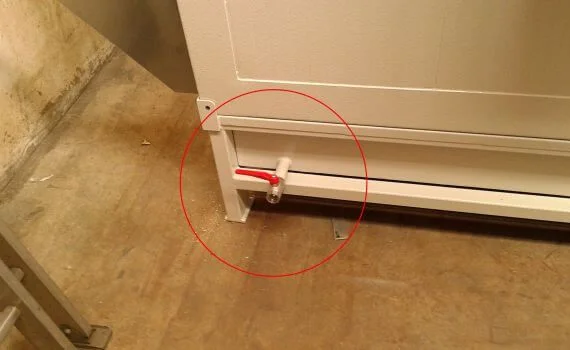

Fondo Camera Calda
- Fondo in tubolare con piedini di appoggio fissi

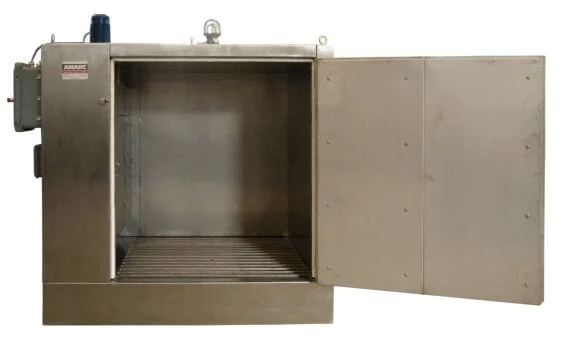

- Vasca di raccolta per rischio di sversamento del materiale
- Vasca di raccolta per rischio sversamento con telaio in tubolare e piedini di appoggio fissi
- 30% della massima capacità stoccabile
- 50% della massima capacità stoccabile
| Immagine | Descrizione Modello | Nr. livelli di carico | Zone di Regolazione | Dimensioni esterne 2 | Capacità 1 | Codice Disegno | Azioni | |||
|---|---|---|---|---|---|---|---|---|---|---|
| Larghezza (mm) | Profondità (mm) | Altezza (mm) | Fusti da 200 lt | Cisterne IBC da 1000 lt | ||||||
 | 4 Fusti | 1 | 1 | 2080 | 1650 | 1950 | 4 | 1 | CC 002 S1 | Scarica |
 | 8 Fusti Orizzontale | 1 | 1 | 3595 | 1650 | 1950 | 8 | 2 | CC 003 S1 | Scarica |
 | 8 Fusti Verticale | 2 | 1 | 2445 | 1650 | 2970 | 8 | 2 | NC 004 S1 | Scarica |

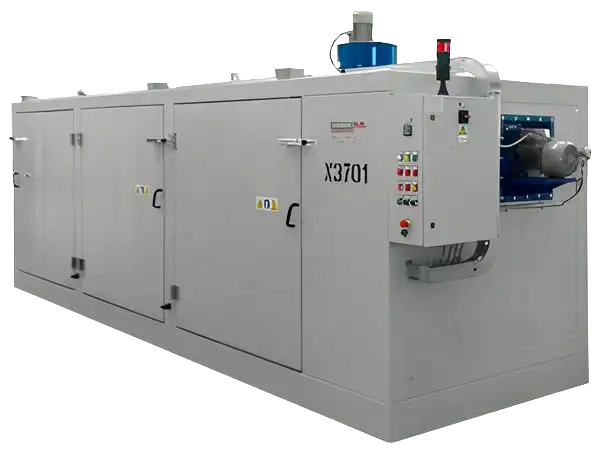

 | 12 Fusti Orizzontale | 1 | 1 | 5455 | 1650 | 1750 | 12 | 3 | NC 008 S1 | Scarica |
 | 16 Fusti Verticale | 2 | 1 | 3845 | 1650 | 2970 | 16 | 4 | NC 007 S1 | Scarica |
 | 24 Fusti | 2 | 1 | 5455 | 1650 | 2970 | 24 | 6 | NC 009 S1 | Scarica |
 | 32 Fusti | 2 | 1 | 6855 | 1650 | 3020 | 32 | 8 | NC 013 S1 | Scarica |
 | 40 Fusti | 2 | 1 | 8765 | 1650 | 3020 | 40 | 10 | NC 015 S1 | Scarica |
 | 48 Fusti | 2 | 1 | 9475 | 1650 | 3020 | 48 | 12 | NC 028 S1 | Scarica |

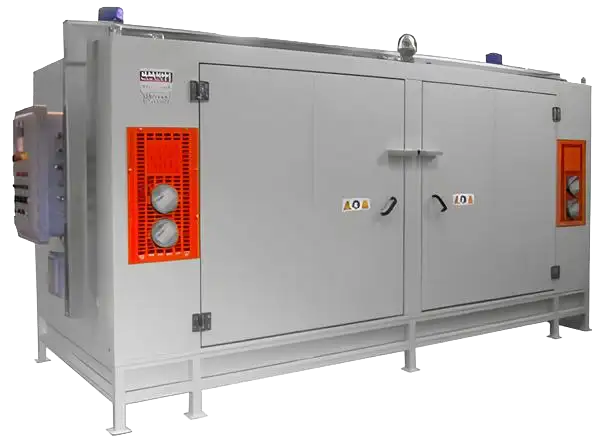

 | 8 Fusti Orizzontale a Nr.2 Zone | 1 | 2 | 4040 | 1650 | 1950 | 4+4 | 1+1 | CC 006 S1 | Scarica |

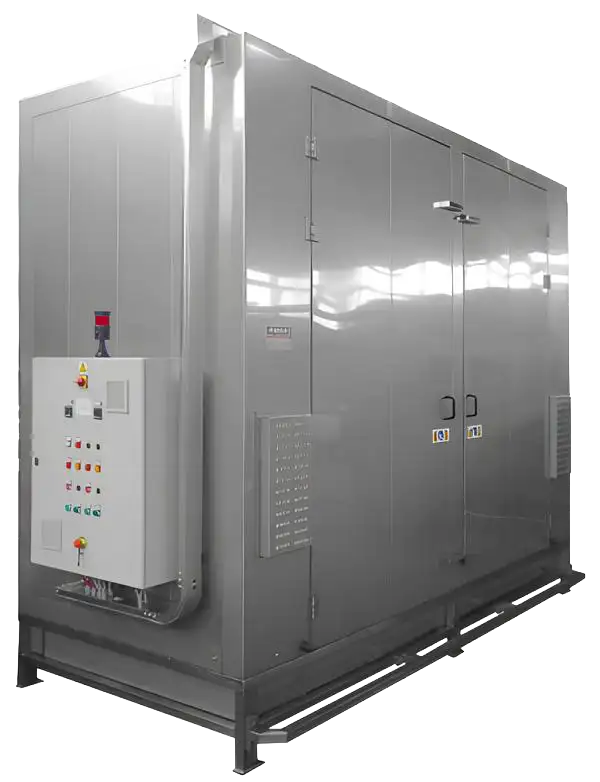

 | 16 Fusti Verticale a Nr.2 Zone | 2 | 2 | 4790 | 1650 | 2970 | 8+8 | 2+2 | NC 005 S1 | Scarica |
 | 24 Fusti a Nr.2 Zone | 2 | 2 | 6300 | 1650 | 2970 | 8+16 | 2+4 | NC 016 S1 | Scarica |
 | 32 Fusti a Nr.2 Zone | 2 | 2 | 7690 | 1650 | 2970 | 16+16 | 4+4 | NC 027 S1 | Scarica |
 | 40 Fusti a Nr.2 Zone | 2 | 2 | 9300 | 1650 | 2970 | 16+24 | 4+6 | NC 018 S1 | Scarica |
 | 48 Fusti a Nr.2 Zone | 2 | 2 | 10910 | 1650 | 2970 | 24+24 | 6+6 | NC 017 S1 | Scarica |
| Nessun risultato con i filtri selezionati. | ||||||||||
1 La capacità misurata in fusti è alternativa alla capacità misurata in IBC. L'alloggiamento di tutti i modelli prevede un posto pallet idoneo al carico di nr.4 fusti da 200lt. su chemical pallet mm1200x1200 o, in alternativa, di nr.1 cisterna IBC da 1000lt.
2 Le Dimensioni esterne indicate non tengono conto di: quadro di comando, vasche, piedini, tettoie, o altri optional che sono variabili in funzione delle scelte di configurazione della camera calda.
Non hai trovato quello che cercavi?
Hai bisogno di una
Camera Calda?
Se hai bisogno di aiuto, assistenza commerciale o tecnica, o semplicemente informazioni, chiamaci o scrivici senza impegno o compila la form per essere ricontattato.
Normative CE
Sicurezza
Tutte le Camere Calde AMARC rientrano nel campo di applicazione della Direttiva Macchine 2006/42/CE e si riferiscono a norme armonizzate e norme Europee per quanto concerne la costruzione sicura di macchine.
La progettazione di Camere Calde sicure assume carattere di importanza assoluta, tanto quanto la robustezza meccanica o la performance di processo.
Progetti speciali
Progetti personalizzati
Preriscaldo & Melting
CAMERA CALDA “WALK IN”
Preriscaldo & Melting
CAMERA CALDA 12 FUSTI VERTICALE, ELETTRICA, ATEX
Preriscaldo & Melting
CAMERA CALDA 12 FUSTI, TRE ZONE INDEPENDENTI, COSTRUZIONE SPECIALE
Preriscaldo & Melting
CAMERA CALDA 16 FUSTI, ATEX, DUE ZONE INDIPENDENTI, COSTRUZIONE SPECIALE
Preriscaldo & Melting
CAMERA CALDA 32 FUSTI, DOPPIA PROFONDITA, CARICO L.I.F.O. CON RULLIERE AUTOMATICHE.
Preriscaldo & Melting
CAMERA CALDA 4 FUSTI ATEX A DUE ZONE INDIPENDENTI, COSTRUZIONE SPECIALE
Preriscaldo & Melting
CAMERA CALDA 96 FUSTI, PORTE SCORREVOLI, PLC, COSTRUZIONE ANTISISMA
Preriscaldo & Melting
CAMERA CALDA DA 96 FUSTI, TRE ZONE, CON PORTE SCORREVOLI AUTOMATICHE
Preriscaldo & Melting
CAMERE CALDE 12 FUSTI VERTICALI, OLIO DIATERMICO, UN SOLO QUADRO DI COMANDO
Preriscaldo & Melting
CAMERE CALDE 16 FUSTI CON PORTE AUTOMATICHE A SERRANDA AVVOLGIBILE
Preriscaldo & Melting
CAMERE CALDE 4 FUSTI CON PORTA A BATTENTE AUTOMATICA
Preriscaldo & Melting
CAMERE CALDE 4 FUSTI, ACQUA CALDA, ATEX, COSTRUZIONE CUSTOM
Preriscaldo & Melting
CAMERE CALDE 4 FUSTI, ATEX, AD ALTA TEMPERATURE D’ESERCIZIO (FINO A+200°C)
Preriscaldo & Melting
CAMERE CALDE 8 FUSTI VERTICALI, COSTRUZIONE SPECIALE
Come Funziona
Funzionamento di una
Camera Calda

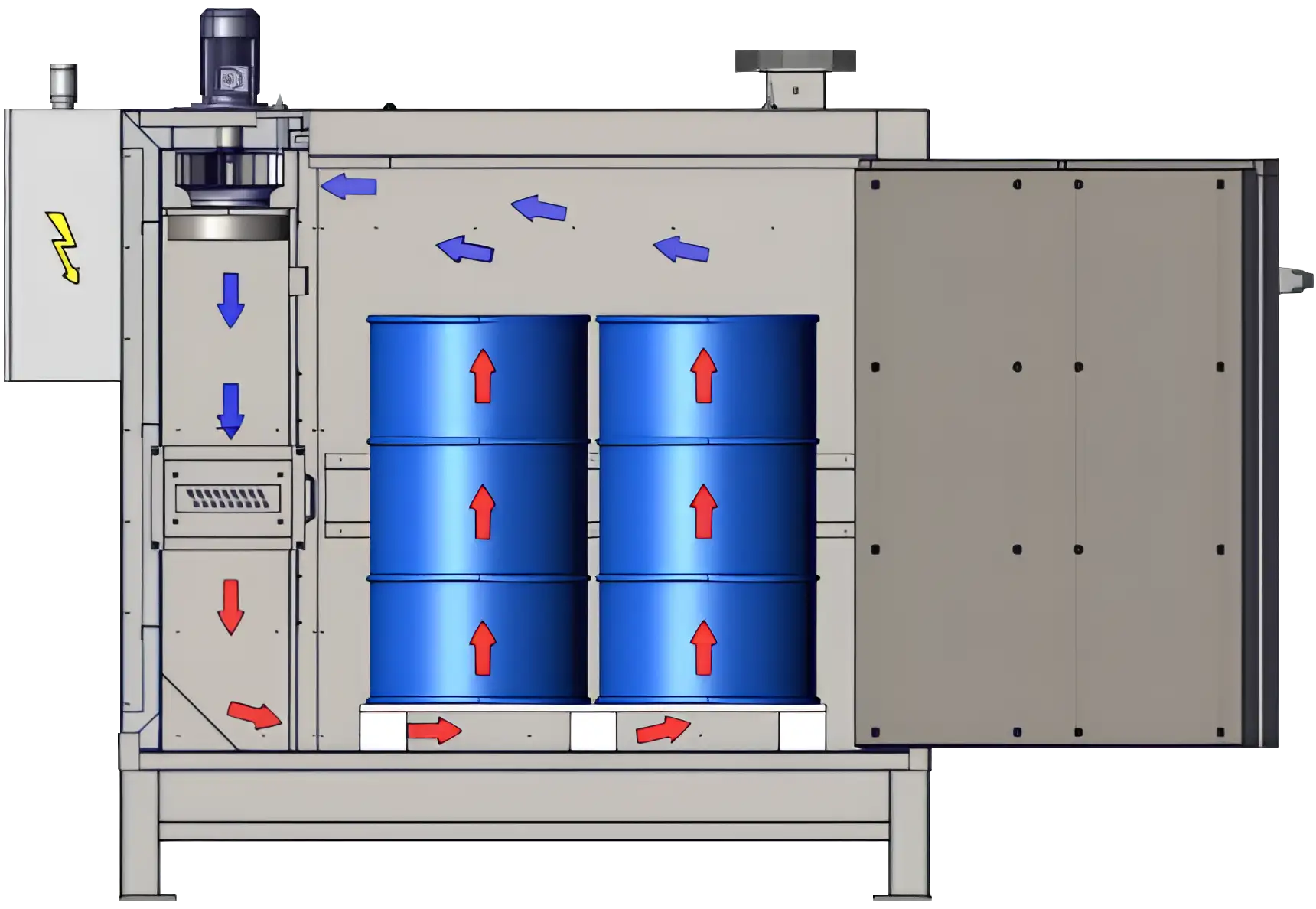

Il processo di trasferimento di calore è realizzato
mediante convezione ad aria.
Un gruppo ventilante installato nella parte superiore della camera aspira l’aria indirizzandola su un gruppo resistivo o uno scambiatore alimentato a fluido (acqua calda, vapore saturo, olio diatermico) e viene convogliato in un canale di mandata che indirizza l’aria riscaldata uniformemente sui fusti o cisterne creando la turbolenza necessaria ad uno scambio termico ottimale.
Il processo è “governato” da un regolatore di temperatura digitale installato all’interno del quadro di comando e accoppiato ad una sonda installata in posizione adeguata.
Applicazioni
Le Camere Calde sono necessarie in quelle filiere produttive in cui prodotti, miscele, materie prime contenuti in fusti da 200 LT (o altre capacità) o cisterne da 1000 LT (o altre capacità) debbano essere sottoposti ad un trattamento termico per cambiare fase, cambiare la propria viscosità o sottoposte a processo di fusione per poter essere successivamente travasati e lavorati in una fase successiva del processo.
Da oltre 30 anni le Camere Calde AMARC vengono installate ed utilizzate nei settori chimico, cosmetico, farmaceutico, food and beverage, petrolchimico, blending, oil&gas.
Costruzione
Le Camere Calde sono costruite da un telaio in acciaio saldato al quale vengono accoppiate le pareti portanti costituite da fogli di lamiera adeguatamente assemblati e da pannelli di lana minerale isolante e priva di componenti di amianto.
La filosofia costruttiva permette di ottenere un risultato con precise caratteristiche:
Solidità strutturale
La camera è progettata per resistere nel lungo periodo alle sollecitazioni e agli urti indesiderati durante le fasi di carico e scarico.
A tal fine, su tutte le unità, sono presenti sulle pareti interne delle strutture di protezione a prevenzione degli urti causati dai pallet.
Le strutture portanti, come i ripiani di alloggiamento fusti, sono oggetto di calcolo strutturale.
Isolamento termico
La costruzione è progettata senza ponti termici ed adeguatamente isolata, garantendo in tal modo: dispersioni minime, scambio termico efficiente e conseguente risparmio energetico.
Standard
La definizione dei modelli standard proposti da AMARC è il risultato finale di oltre 30 anni di progettazione, produzione e ben oltre 1000 matricole installate in tutto il mondo. ll know-how maturato ha permesso di comprendere a fondo le esigenze dei propri clienti e del mercato in generale. È stata studiata una proposta ampia, che consente un elevato grado di flessibilità di scelta, all’interno di un’offerta standardizzata!
Richiedi un
preventivo
Il nostro team tecnico è pronto ad analizzare le vostre esigenze e proporre la soluzione ottimale.
Offerta
Standard
L’offerta standard AMARC è composta
da 22 modelli in funzione di:
- Capacità
- La modalità di carico (a uno o più livelli)
- Il numero di zone indipendenti termoregolate
- La conseguente geometria esterna del forno
Camere Calde standard
"a singola zona"
11 modelli sono stati studiati per le Camere Calde standard “a singola zona”.
Sono i modelli più richiesti dal mercato
Hanno capacità di carico da 2 a 48 fusti da 200 LT (da 1 a 12 cisterne IBC da 1000 LT)
Un’unica zona di regolazione della temperatura
Richiedi un
preventivo
Il nostro team tecnico è pronto ad analizzare le vostre esigenze e proporre la soluzione ottimale.

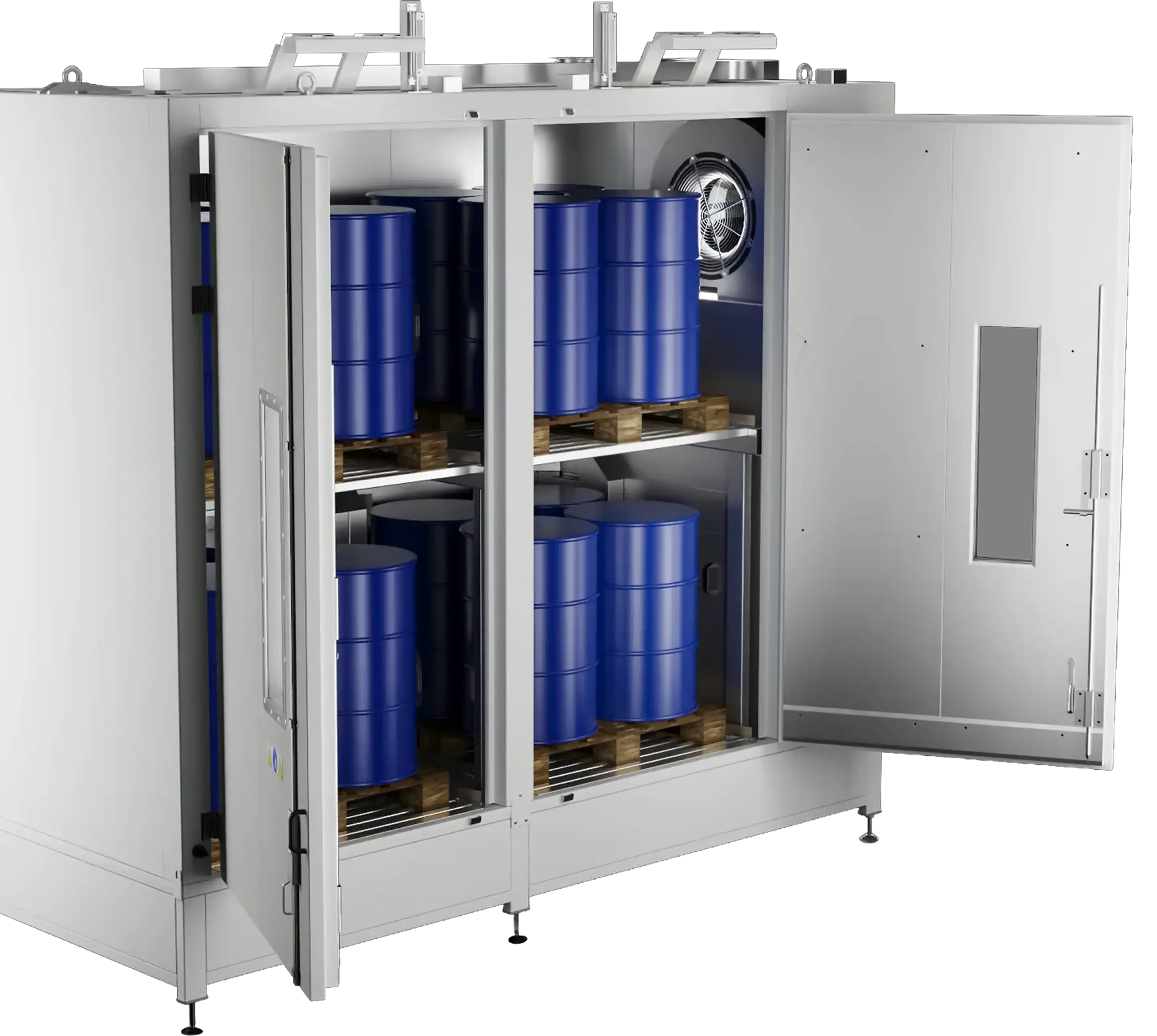

Camere Calde standard
"multi zona"
Per i clienti che, avendo una produzione molto eterogena, devono pianificare cicli di riscaldamento di prodotti differenti a temperature differenti, sono state studiati 11 modelli di Camere Calde “Multi Zona”.
Hanno capacità di carico da 4 a 48 fusti da 200 LT, da 1 a 12 cisterne IBC da 1000 LT divisa in due o più di zone indipendenti.
- Possibilità di scaldare contestualmente prodotti differenti a temperature differenti all’interno di una singola macchina
- Un singolo quadro di comando
- Dimensioni di poco superiori alle pari capacità a “singola zona”
- Consumi limitati in caso di carico parziale
