FORNI INDUSTRIALE PER ESSICCAZIONE RESINE

Torna ai progetti

Forni industriali

Essicazione

AMARC ha progettato due forni di dimensioni extra-standard per far fronte alle esigenze produttive del cliente.

I forni sono stati costruiti interamente all’interno della propria officina.

AMARC ha poi curato il trasporto eccezionale con scorta e successivo scarico più posizionamento presso lo stabilimento del cliente.

Le fasi di assemblaggio componenti (quali gruppi ventilanti, gruppi scaldanti, piping) e l’installazione del quadro di comando e relativo cablaggio sono stati effettuati da personale AMARC presso lo stabilimento del cliente.

L’avviamento della macchina è stato effettuato con successo dai tecnici AMARC a lavori ultimati.

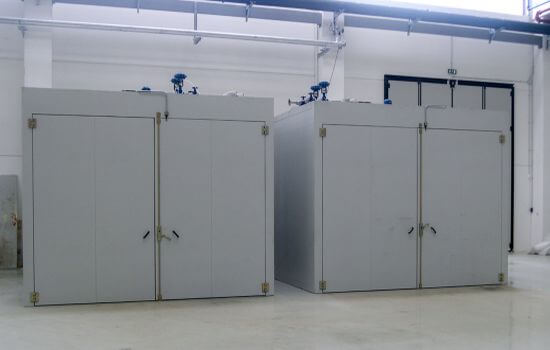

  • Forni industriali a ventilazione forzata, funzionamento ad olio diatermico, per processi di essicazione resine. Settore trasformatori. Dettaglio forni industriali, vista frontale

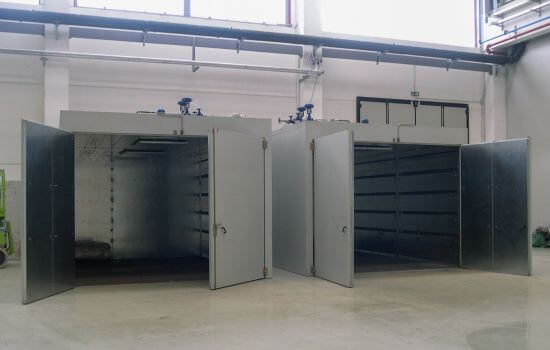

  • Forni industriali a ventilazione forzata, funzionamento ad olio diatermico, per processi di essicazione resine. Settore trasformatori. Dettaglio forni industriali, apertura porte

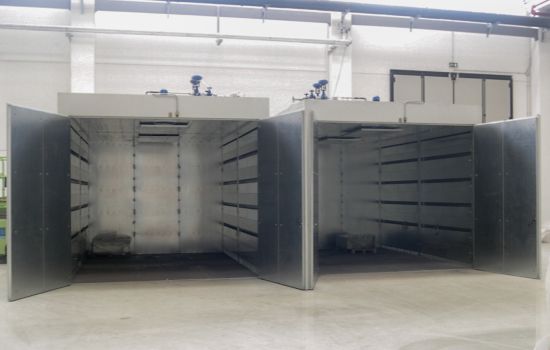

  • Forni industriali a ventilazione forzata, funzionamento ad olio diatermico, per processi di essicazione resine. Settore trasformatori. Dettaglio forni industriali, interno forno con carico parziale

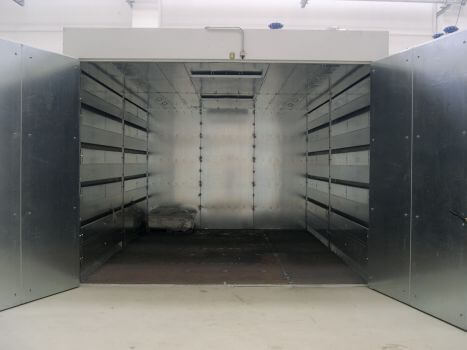

  • Forni industriali a ventilazione forzata, funzionamento ad olio diatermico, per processi di essicazione resine. Settore trasformatori. Dettaglio forni industriali, interno forno

Dati Tecnici

Temperatura di
Esercizio Nominale

Fino a +180°C

Luogo di installazione

Indoor

Alimentazione Riscaldamento

Olio diatermico

Basamento

Lamiera di fondo spessore mm 5,0. Il forno è stato progettato e costruito per consentire l’accesso dei carrelli elevatori al proprio interno per operazioni di carico e scarico

Finitura

Interno camera calda in acciaio zincato, esterno in acciaio al carbonio verniciato RAL 7035 con ciclo standard

Porte

Nr. 2 a singolo battente

Quadro di Comando (Processo + Logica )

Quadro a bordo macchina con controllo del processo in modalità PID

Zone di termoregolazione

1

Optional

Sistema si supervisione per acquisizione dati attraverso la linea seriale con protocollo MODBUS composto da:
  1. Software per la gestione delle ricette (8 spezzate per ogni batch) per i 2 forni (indipendenti) con visualizzazione e registrazione di 5 temperature di ogni forno con possibilità di memorizzare ed esportare i report in formato foglio elettronico su PC del cliente
  2. Nr. 3 “Sonde pezzo” PT100 per ogni forno montate all’interno
  3. Strumentazione di acquisizione e controllo
  4. Ciclo di estrazione fumi per pulizia aria a fine ciclo di lavoro
