CAMERE CALDE 4 FUSTI CON PORTA A BATTENTE AUTOMATICA

Torna ai progetti

Camere Calde

Preriscaldo & Melting

Il cliente aveva necessità di installare due unità da 4 fusti (una di schiena all’altra) sopra un soppalco a 3 mt di altezza.

Il problema è stato risolto:

  1. Progettando un basamento per predisposizione forche carrello elevatore per mobilitare la Camera
  2. Installando un pistone ad azionamento pneumatico sulla porta per automatizzare apertura chiusura

La progettazione dei quadri di comando (dalle logiche di regolazione e sicurezza al capitolato) è stata realizzata in collaborazione tra uffici tecnici AMARC-cliente.

Nello stesso quadro è stato prevista una periferia remota siemens per controllo in remoto automatico.

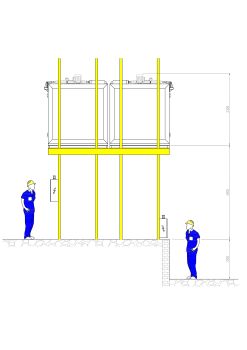

  • Nr.2 Camere Calde da 4 fusti / 1 cisterna funzionamento elettrico, temperatura fino a +150°c, porta con apertura automatica mediante pistone ad azionamento pneumatico. Dettaglio schema di installazione

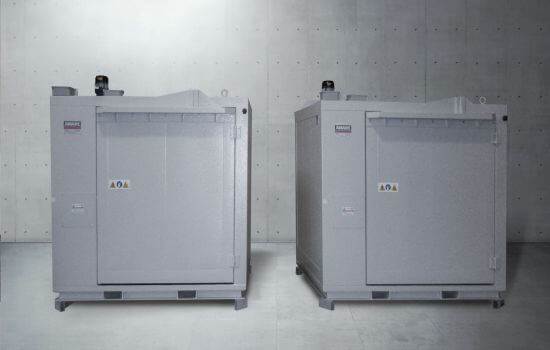

  • Nr.2 Camere Calde da 4 fusti / 1 cisterna funzionamento elettrico, temperatura fino a +150°c, porta con apertura automatica mediante pistone ad azionamento pneumatico. Dettaglio Camere vista frontale

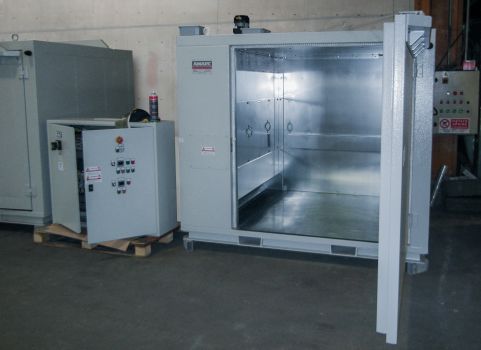

  • Nr.2 Camere Calde da 4 fusti / 1 cisterna funzionamento elettrico, temperatura fino a +150°c, porta con apertura automatica mediante pistone ad azionamento pneumatico. Dettaglio interno Camera + quadro di comando

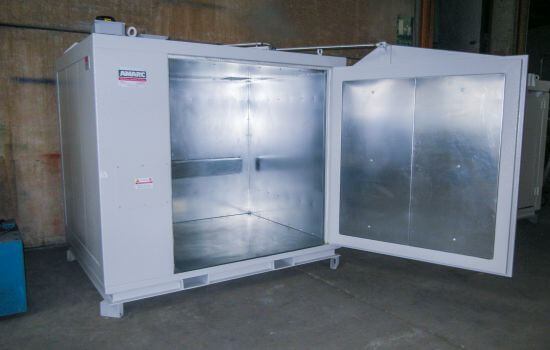

  • Nr.2 Camere Calde da 4 fusti / 1 cisterna funzionamento elettrico, temperatura fino a +150°c, porta con apertura automatica mediante pistone ad azionamento pneumatico. Dettaglio interno Camera

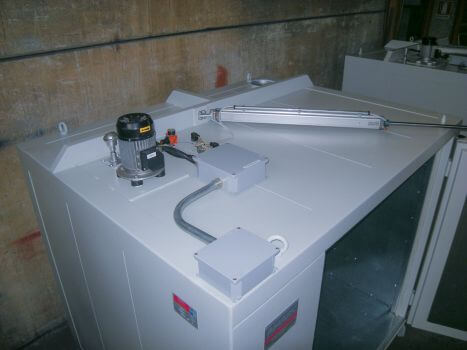

  • Nr.2 Camere Calde da 4 fusti / 1 cisterna funzionamento elettrico, temperatura fino a +150°c, porta con apertura automatica mediante pistone ad azionamento pneumatico. Dettaglio tetto. Pistone azionamento porta

Dati Tecnici

Temperatura di
Esercizio Nominale

Da temperatura ambiente +5°C a +150°C

Luogo di installazione

Indoor

Protezione Antideflagrante (ATEX)

Non necessaria. Interno ed esterno Camera non classificati

Basamento

Basamento in tubolare con sottostante struttura costituita da travi UNP 80 e UNP 220 per predisposizione forche muletto e fissaggio.

Finitura

Acciaio zincato interno, acciaio al carbonio verniciato RAL 7035 con ciclo standard

Porte

Nr.1 a singolo battente, con apertura automatica mediante pistone ad attuazione pneumatica

Quadro di Comando (Processo + Logica )

Nr.1 quadro di comando master + nr.1 quadro di remotazione comandi, installati a parete a 3mt di distanza dalla Camere. Cablaggio mediante junction box. Installazione di periferia remota Siemens ET200SP per controllo remoto in automatico

Zone di termoregolazione

1
